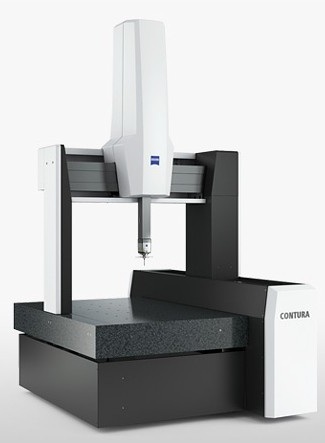

NEW CONTURA系列三坐标测量机
NEW CONTURA系列三坐标测量机
  • NEW CONTURA系列三坐标测量机

NEW CONTURA系列三坐标测量机

动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。
编号:
1107
品牌:
科信
价格:
面议
类别:
三坐标测量仪
询底价 在线咨询

联系我们

联系人:张小姐

联系电话:

邮件:

地址:

景通精密仪器温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下NEW CONTURA系列三坐标测量机的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!




CONTURA

探头类型

CONTURA可配备固定型被动式探头、灵活的蔡司RDS关节式探头座或主动式扫描测针。各类探头均具有扫描功能。主动式探头采用蔡司navigator技术——高速测量唾手可得。

稳定的测量结果

根据配置不同,CONTURA采用工业陶瓷或CARAT导轨,具有极佳的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持稳定性。悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性,因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。

计算机辅助精度修正(CAA)

动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。

控制简便

用户无需计算机,只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。

测量范围



 XYZ
7/7/6700700600
7/10/67001,000600
10/12/61,0001,200600
10/16/61,0001,600600
9/12/89001,200800
9/16/89001,600800
12/18/101,2001,8001,000
12/24/101,2002,400

1,000



长度测量误差E0          自1.5 + L/350 μm起

探头类型

接触式
接触式探头适用于测量拥有垂直面且没有斜面特征的小型工件。蔡司CONTURA direkt配备蔡司VAST XXT扫描探头,为单向生产中的生产和过程检测提供了一种经济入门级的扫描技术。可根据需要加装XDT单点探头。蔡司CONTURA接触式探头的最大尺寸为10/16/6。
RDS
与蔡司VAST XXT探头以及灵巧的RDS关节式探头座共同使用,确保扫描到复杂位置的角度特征。RDS关节式探头座步距角为2.5°,探头可到达20,736个不同的角度位置。在测量结构复杂的工件时,需要对探针进行特殊配置,此时这一优势尤为明显。同时由于特别针对校准过程进行了优化,整个校准时间也大大缩短了。借助RDS,也可在蔡司CONTURA上使用蔡司光学式探头。
主动式
蔡司CONTURA 主动式探头采用navigator技术,单次快速扫描即可获得所需测量值。支持该技术的典型探头是VAST XTR gold或VAST XT gold,两种探头的接口相同,非常适合于深孔测量。探针快速更换系统选项适用于该探头系统。
