金相显微镜

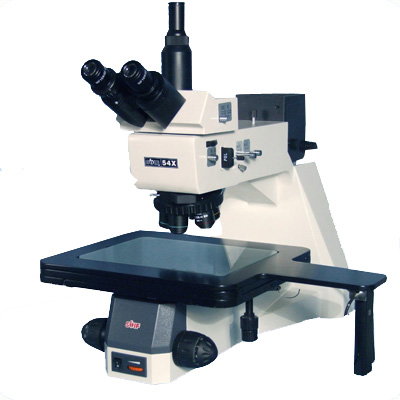

54X 三目金相显微镜
产品名称：54X 三目金相显微镜
54X 产品描述：
54X工业检测显微镜配有大移动范围的载物台、落射照明器、平场无限远长工作距离明暗场物镜、大视野目镜，其采用了优等的无限远校正光学系统，图像清晰，衬度好，是针对半导体工业、硅片制造业、电子信息产业、冶金工业开发的，作为高级工业显微镜使用。可进行明暗场、落射偏光和微分干涉的观察，广泛用于工厂、研究机构、高等院校对硅片、电路基板、裂缝探究、精密模具的监测分析。该显微镜配有三目镜管可选配摄像装置和摄影装置，并连接电脑再配置测量软件或金相图像分析软件，便可成为一台微机型工业检测显微镜。总放大倍数：50X-800X
性能特点：
1、采用当今Zui为先进的无限远光学系统
2、采用大工作台和无限远长距平场物镜，适合大工件的检查
3、采用大视野目镜和无限远长距平场物镜ding级配置，视场平坦并且清晰
4、配置了偏光、暗场等ding级装置，可进行明暗场和微分干涉观察，功能强大，用途广泛
5、采用落射照明装置。内置视场光栏,孔径光栏， 12V100W卤素灯照明, 亮度均匀可调
6、三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合低照度拍摄，可接多种摄像装置
54X 技术参数：
显微镜技术参数：
| 序号 |
名称 |
技术参数 |
|
1 |
平场目镜 |
大视野WF10XΦ25mm |
|
2 |
平场分划目镜 |
WF10X/Φ20mm （0.1格值） |
|
3 |
无穷远长工作距离平场物镜 |
(放大倍数/数值孔径/工作距离) |
|
4 |
总放大倍数 |
50X-800X |
|
5 |
三目观察头： |
30°倾斜 |
|
6 |
物镜转换器： |
五孔带DIC、明暗场插孔 |
|
7 |
粗微调调焦范围： |
30mm,粗微动同轴调焦, 微动格值0.002mm |
|
8 |
载物台： |
双层移动平台 尺寸350X310mm 移动范围: 250X250mm |
|
9 |
载物台移动： |
具有快速手推功能，可实现快速到位 |
|
10 |
偏光装置 |
检偏镜可360°转动，起偏镜、检偏镜均可移出光路 |
|
11 |
DIC暗场装置 |
DIC、暗场插件均可移出光路 |
|
12 |
落射照明： |
亮度可调 卤钨灯泡 12V100W 落射照明器带视场光栏、孔径光栏 |
|
13 |
仪器重量 |
净重35kg 毛重40kg |
|
14 |
仪器尺寸 |
仪器尺寸40X50X47（cm） 包装尺寸59X49X53 (cm) |
产品的成套件：
序号 |
名称 |
主要技术参数 |
单位 |
数量 |
|
1 |
显微镜主体 |
|
台 |
1 |
|
2 |
落射照明器 |
|
套 |
1 |
|
3 |
简易偏振装置 |
|
套 |
1 |
|
4 |
目镜 |
10X |
对 |
1 |
|
5 |
分划目镜 |
10X 0.1mm十字分划板 |
只 |
1 |
|
6 |
物镜 |
5X、 10X 、20X、40X、80X |
只 |
各1 |
|
7 |
测微尺 |
0.01mm |
块 |
1 |
|
8 |
备用灯泡 |
12V/100W |
只 |
1 |
|
9 |
滤色片 |
蓝、绿、磨砂玻璃 |
片 |
各1 |
|
10 |
随机文件 |
装箱单、合格证、保修卡、说明书 |
套 |
1 |
选购件技术参数：
| 序号 |
名称 |
技术参数 |
|
1 |
摄像头 |
①日本JVC摄像头+图像采集卡 |
|
②数字摄像头130万、200万、320万、500万像素 | ||
|
③数码相机+基本测量管理软件 | ||
|
2 |
图像分析软件 |
①专业定量金相分析软件UV-MA |
|
②矿相分析软件UV-K | ||
|
③金相分析软件UV-ME | ||
|
④基本测量管理软件UV | ||
|
3 |
摄像接口 |
摄像头接口：1X、0.5X |
|
数码相机接口：1X、2.5X/4X | ||
|
4 |
平场目镜 |
测微目镜：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形 |
|
5 |
物镜 |
平场消色差物镜：60X |
|
6 |
标尺 |
物镜测微尺0.01mm |
|
目镜测微尺：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形 |
